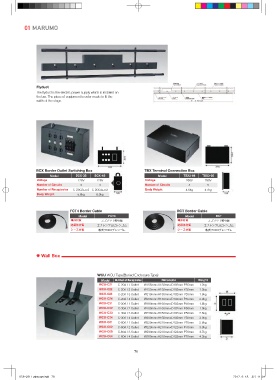

Page 80 - 루스케이프 방송무대 지명원

01 MARUMO

Flyduct
The flyduct is the electric power supply which is installed on
the bar. The piece of equipment is order made to fit the
width of the stage.

BCX Border Outlet Switching Box TBX Terminal Connection Box
Model BCX-3S BCX-4S Model TBX3-64 TBX3-65
Voltage 125V 125V Voltage 250V 250V
Number of Circuits 3 4 Number of Circuits 4 5
Number of Receptacles C-20C3口×2 C-20C4口×2 Body Weight 4.6kg 4.7kg
Body Weight 5.6kg 6.0kg

FCT4 Border Cable RCT Border Cable
Model FCT4 Model RCT
導体材質 スズメッキ軟導線 導体材質 スズメッキ軟導線
絶縁体材質 エチレンプロビレンゴム 絶縁体材質 エチレンプロビレンゴム
シース材質 軟質クロロプレンゴム シース材質 軟質クロロプレンゴム

⁕ Wall Box

WCU WCU Type(Buried Enclosure Type)
Model Number of Receptacles Dimension Weight
WCU-C21 C-20A / 1 Outlet W155mm×H130mm×D102mm P55mm 1.2kg
WCU-C22 C-20A / 2 Outlet W155mm×H130mm×D102mm P55mm 1.3kg
WCU-C23 C-20A / 3 Outlet W210mm×H130mm×D102mm P55mm 1.6kg
WCU-C24 C-20A / 4 Outlet W265mm×H130mm×D102mm P55mm 2.0kg
WCU-C31 C-30A / 1 Outlet W180mm×H160mm×D102mm P50mm 1.8kg
WCU-C32 C-30A / 2 Outlet W180mm×H160mm×D102mm P50mm 1.9kg
WCU-C33 C-30A / 3 Outlet W230mm×H160mm×D102mm P50mm 2.5kg
WCU-C34 C-30A / 4 Outlet W280mm×H160mm×D102mm P50mm 3.0kg
WCU-C61 C-60A / 1 Outlet W220mm×H210mm×D122mm P70mm 2.8kg
WCU-C62 C-60A / 2 Outlet W220mm×H210mm×D122mm P70mm 3.0kg
WCU-C63 C-60A / 3 Outlet W290mm×H210mm×D122mm P70mm 3.7kg
WCU-C64 C-60A / 4 Outlet W360mm×H210mm×D122mm P70mm 4.3kg
