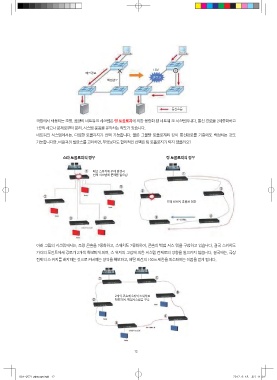

다운
메인경로
백업경로

통신흐름

극장에서 채용되는 조명, 음향의 네트워크 시스템은 링 토폴로지에 의한 용장화 된 네트워 크 시스템입니다. 통신 경로를 2이중화하고
1곳의 사고나 문제로부터 분리, 시스템 운용을 유지하는 의도가 있습니다.
네트워크 시스템에서는, 다양한 토폴리지가 선택 가능합니다. 물론 그물망 토폴로지와 같이 통신경로를 기종에도 백업하는 것도
가능합니다만, 비용과의 발란스를 고려하면, 무엇보다도 합리적인 선택은 링 토폴로지가 되지 않을까요?

스타 토폴로지의 경우 링 토폴로지의 경우

메인 스위치에 문제 발생시
전체 시스템에 문제를 일으킴

문제 발생시 흐름을 전환

아래 그림의 시스템에서는, 조명 콘솔을 2중화하고, 스위치도 2중화하여, 콘솔의 백업 시스 템을 구성하고 있습니다. 결국 스위치도
가각의 포인트에서 경로가 2개씩 확보되게 되며, 스 위치의 고장에 의한 시스템 전체로의 영향을 일으키지 않습니다. 결국에는, 극장

전체의 스 위치를 배치하는 것으로 커버하는 영역을 확보하고, 메탈 회선의 100m 제한을 최소화하는 이점을 얻게 됩니다.

2개의 콘솔에 2개의 스위치를
확보하여, 백업시스템을 구축.

12
